Trybuny sportowe, widownie

Trybuny teleskopowe z siedziskami plastikowymi składanymi



... Nasz system trybun cechuje:

• Nowoczesny łatwy sposób składania i rozkładania oparty na beztarciowym systemie rolek - trybuna może być rozkładana przez jedną osobę

• Nowoczesny design i wysoka estetyka wykonania

• Indywidualne projektowanie - możliwość dostosowania do każdego obiektu.

• Bezpieczne kółka łożyskowane z bieżnią poliamidową lub polipropylenową.

• Zastosowanie zwiększonej ilości kółek

• Możliwość dowolnej konfiguracji kolorów trybuny

• Bezpieczne podesty z płyty antypoślizgowej

• Dodatkowe stopnie pośrednie

• Wykończenie stopni blachą aluminiową

• Barierki ochronne bez konieczności demontażu w celu złożenia trybuny.

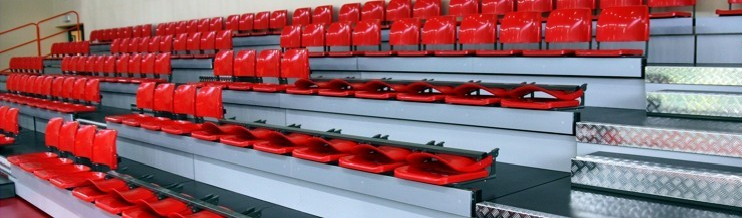

 Trybuny teleskopowe z siedziskami plastikowymi ze składanym oparciem

Charakterystyka techniczno – materiałowa:

Rozstaw osiowy siedzisk 500 mm
Typ siedziska Monmouth, dwuczęściowe, z oparciem ~38 cm
Różnica poziomów między podestami 300 mm
Wysokość stopni pośrednich 150 mm
Wykończenie stopni Blacha aluminiowa antypoślizgowa ryflowana
Szerokość wejść >120 cm
Wykończenie powierzchni części metalowych Malowanie proszkowe wg palety RAL
Standardowo RAL 9006
Kolor barierek Standardowo pomarańczowy RAL 2004
Materiały podestu Płyta antypoślizgowa gr. 18 mm, kolor brązowy.
Inne wykończenie na specjalne zamówienie
Maksymalne obciążenie użytkowe podestu 300 kG/m2


Rzędy składane trybun produkowanych w tym systemie posiadają siedziska ze składanym oparciem. Siedziska dwóch ostatnich najwyższych standardowo nie są składane.

Trybuny teleskopowe z siedziskami plastikowymi ze składanym oparciem

Charakterystyka techniczno – materiałowa
Ilości rzędów i gabaryty:


Ilość rzędów 3 4 5 6 7 8 9
Głębokość trybuny po rozłożeniu [cm] 238 332 426 520 614 708 802
Głębokość trybuny po złożeniu [cm] 143 143 143 143 143 143 143
Wysokość ostatniego podestu [cm] 60 90 120 150 180 210 240
Ilość rzędów 10 11 12 13 14 15 16
Głębokość trybuny po rozłożeniu [cm] 896 990 1084 1178 1272 1366 1460
Głębokość trybuny po złożeniu [cm] 143 143 143 143 143 143 143
Wysokość ostatniego podestu [cm] 270 300 330 360 390 420 450










Kółka

Ruch trybun po nawierzchni hali sportowej odbywa się poprzez bezpieczne łożyskowane kółka paletowe o przekroju walcowym i liniowym styku z nawierzchnią, co eliminuje możliwość wgnieceń posadzki.
Stosujemy dwa rodzaje kółek:
• Rolki poliamidowe D=80mm do pracy na posadzkach sztucznych.
• Rolki poliuretanowe D=80mm do pracy na nawierzchniach drewnianych i panelowych.
Nasze trybuny wyposażone są w zwiększoną ilość kółek. Ilość kółek przypadająca na każde 10 osób korzystających z trybuny wynosi średnio 18 sztuk.

Długości trybun i wejścia

W ramach systemu produkowane są trybuny o długości modułów:
300 cm; 350 cm; 400 cm; 450 cm; 500 cm; 550 cm; 600 cm; 650 cm; 700 cm




Układ jezdny trybun

Trybuny mogą być przystosowane do transportu, np. w celu magazynowania. W celu wywożenia trybun dostarczamy zestaw dwóch sześciokołowych systemowych wózków transportowych.
Ze względu na mobilność trybun produkujemy trzy wersje konstrukcji:
1. Trybuna składana bez systemu jezdnego – przeznaczona do instalacji na stałe w określonym miejscu.
2. Trybuna składana wyjeżdżana –posiada możliwość ruchu w kierunku prostopadłym do ściany (płaszczyzny czołowej trybun), co np. ułatwia utrzymanie czystości za trybunami.
3. Trybuna składana jezdna –posiada możliwość ruchu w kierunku prostopadłym do ściany (płaszczyzny czołowej trybun) oraz - po uniesieniu jej przy pomocy systemowych wózków - możliwość transportu w dowolne miejsce. Do transportu używane są dostarczane przez nas dwa systemowe wózki transportowe. Każdy wózek wyposażony jest w 6 obrotowych kółek, co zmniejsza punktowe obciążenie nawierzchni na trasie ruchu.

Uwaga: Trybuny składanej bez systemu jezdnego nie można w przyszłości rozbudować o funkcje jezdne. Jeśli może wystąpić w przyszłości potrzeba by trybuna była jezdna, proponujemy zamawiać trybuny składane wyjeżdżane, które można będzie rozbudować o system jezdny.

Barierki ochronne

Trybuna jest wyposażona w komplet barier ochronnych, zainstalowanych z tyłu i z boku każdego modułu konstrukcji trybuny. W przypadku montażu trybuny tyłem lub bokiem pod ścianą barierki na długości ściany mogą nie być dostarczane. Nie ma potrzeby demontażu barierek bocznych w celu złożenia trybuny.
Dodatkowe barierki ochronne
Zalecane jest zainstalowane dodatkowych barier ochronnych (zgodnych z PN-EN 13200-3, rysunek A1) oddzielających trybuny od areny boiska. Minimalna wysokość barierek – 80 cm, umiejscowienie – w odległości min. 53 cm (w świetle) od przodu rzędu mocowanych siedzisk. Powyższe barierki nie wchodzą w skład dostarczanej trybuny, powinny być przewidziane jako wyposażenie techniczne obiektu sportowego.
Szerokie możliwości konfiguracji kolorów.
Kolory siedzisk – standardowe kolory (próbki materiału na obrazku): granatowy, czerwony, niebieski, zielony, czarny, biały.




Przy dużych projektach dostępne są inne kolory wg wymagań klienta.

Kolory płyt panelowych – standardowo stosujemy panele w kolorze jasnoszarym, możliwe jest wykonanie paneli w dowolnym kolorze i wzorze. W celu uzyskania pełnych informacji zapraszamy do kontaktu z działem Techniczno-Handlowym.



Wózek do transportu trybun składanych teleskopowo umożliwiający wywożenie trybun do magazynu: 2 700,00zł (netto); 3 321,00zł (brutto)
